產品介紹

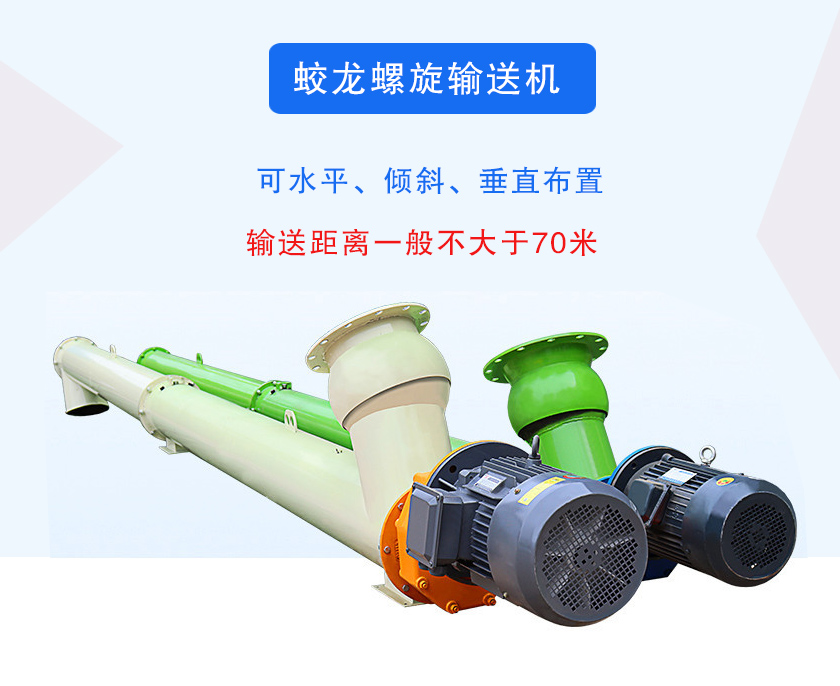

蛟龍螺旋輸送機主要用于粉狀、顆粒狀及小塊狀物料的輸送，可水平、傾斜、垂直布置。

蛟龍螺旋輸送機是一種常用的物料輸送設備，主要由螺旋體、軸承座、傳動裝置、進料口、出料口等部分組成。其優點包括輸送效率高、結構簡單可靠、適用范圍廣泛。適用于水泥、化肥、糧食、建材等行業的粉狀、顆粒狀物料的輸送。蛟龍螺旋輸送機根據輸送距離和物料特性可定制不同規格和型號，滿足客戶不同的輸送需求。

產品分類

1、按有無中心軸分：

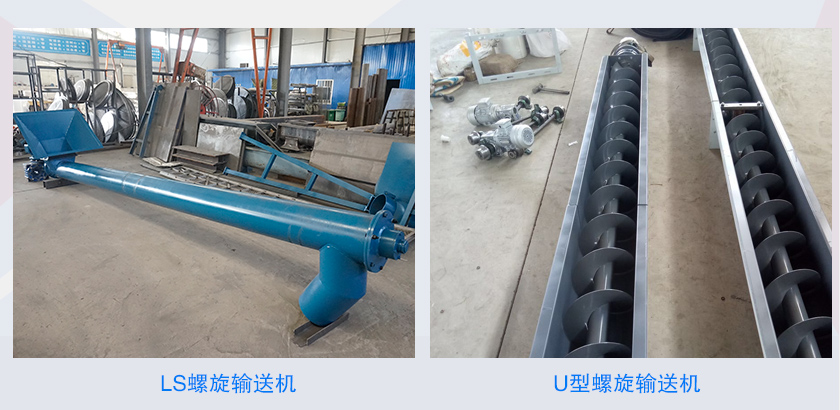

有軸蛟龍螺旋輸送機適用于無粘性的干粉物料和小顆粒物料，新鄉大漢公司的有軸螺旋輸送機主要由LS螺旋輸送機和U型螺旋輸送機。

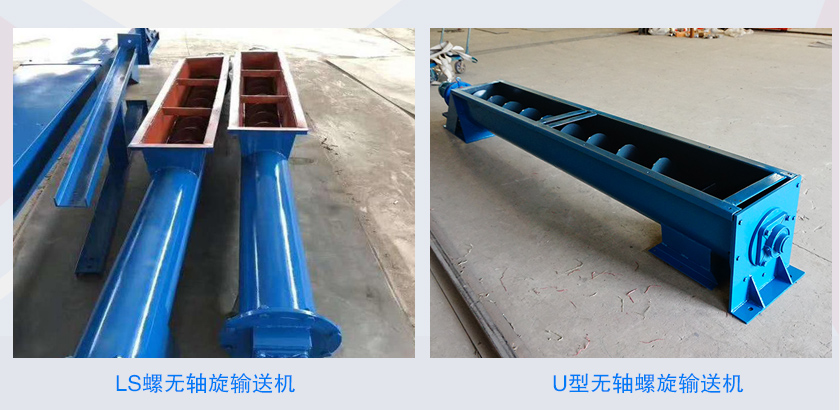

無軸蛟龍螺旋輸送機適合有粘性的和易纏繞的物料，無軸螺旋輸送機不易角度較大工況環境下使用，一般水平或小角度的輸送。

2、按輸送方式劃分

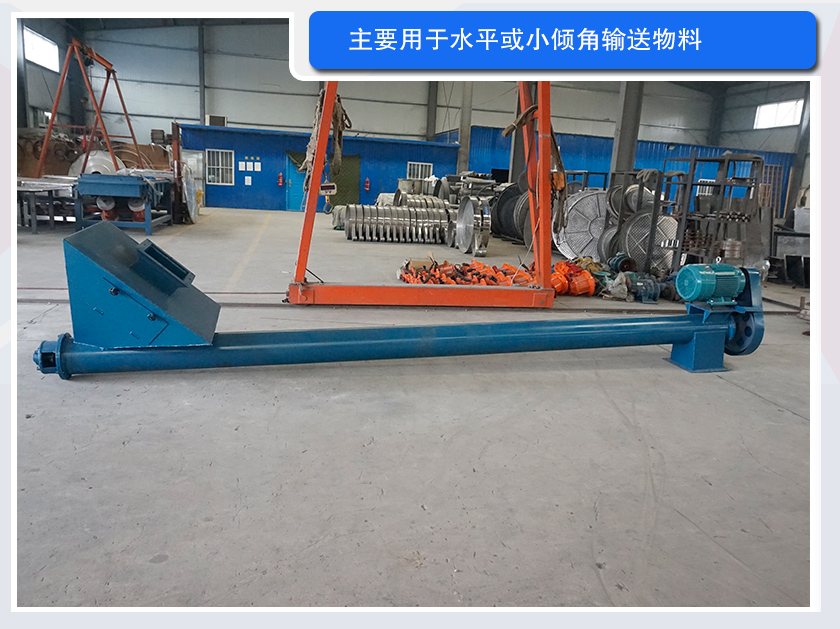

水平蛟龍螺旋輸送機螺旋輸送機適合多點裝料與卸料，輸送過程中可同時完成混合、攪拌或冷卻功能。其轉速相對于垂直輸送機要低，主要用于水平或小傾角輸送物料，輸送距離一般不大于70米。

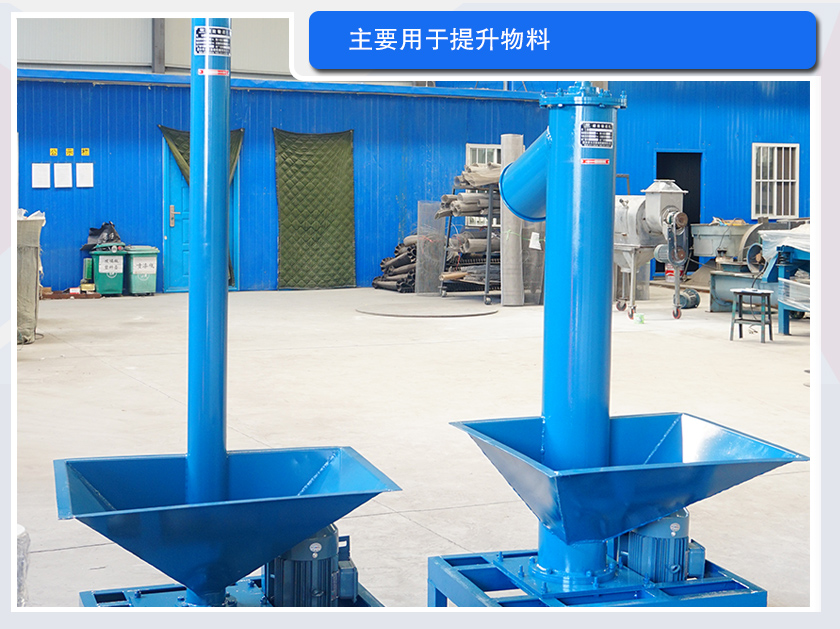

垂直蛟龍螺旋輸送機的螺旋體的轉速比普通螺旋輸送機的要高，特別適宜輸送流動性好的粉粒狀物料，主要用于提升物料，提升高度一般不大于8米。

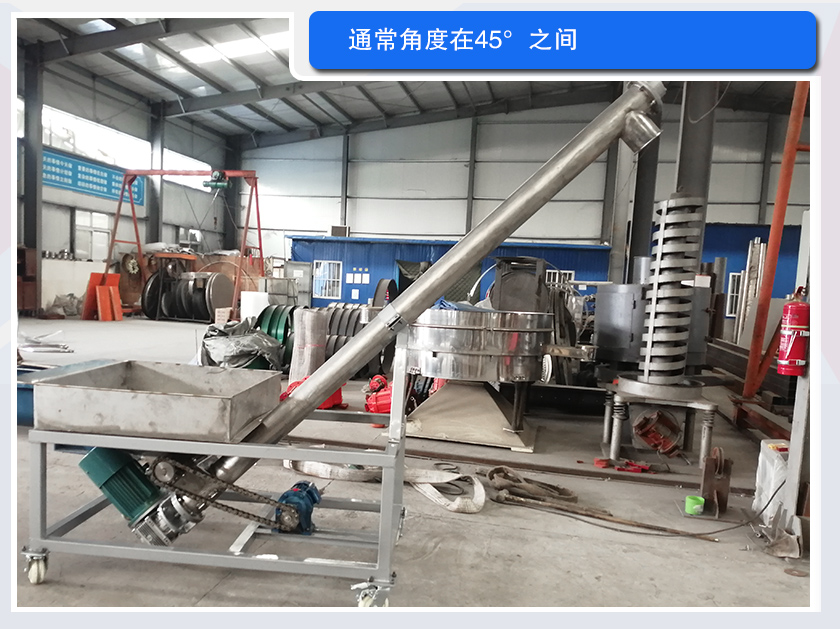

傾斜蛟龍螺旋輸送機通常角度在45°之間，但是隨著輸送角度的增加，輸送效率就會降低，因此需要的電機功率和管壁厚度就要相應增加。

結構組成

蛟龍螺旋輸送機主要由驅動裝置、無軸螺旋體、U型槽、內襯板、蓋板、進料斗、排料口等組成

驅動裝置：采用擺線針輪輪減速機或軸裝式硬齒面齒輪減速機，設計時應盡可能將驅動裝置設在出料口端，使螺旋體在運轉時處在受拉狀態。頭部裝配有推力軸承，可承受輸送物料時產生的軸向力。

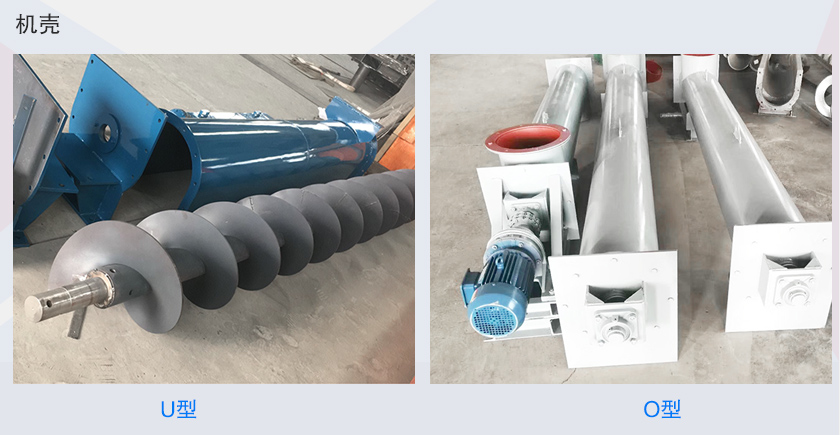

機殼：機殼為U型或O型，上部加防雨型機蓋，材質有不銹鋼或碳鋼或玻璃鋼。

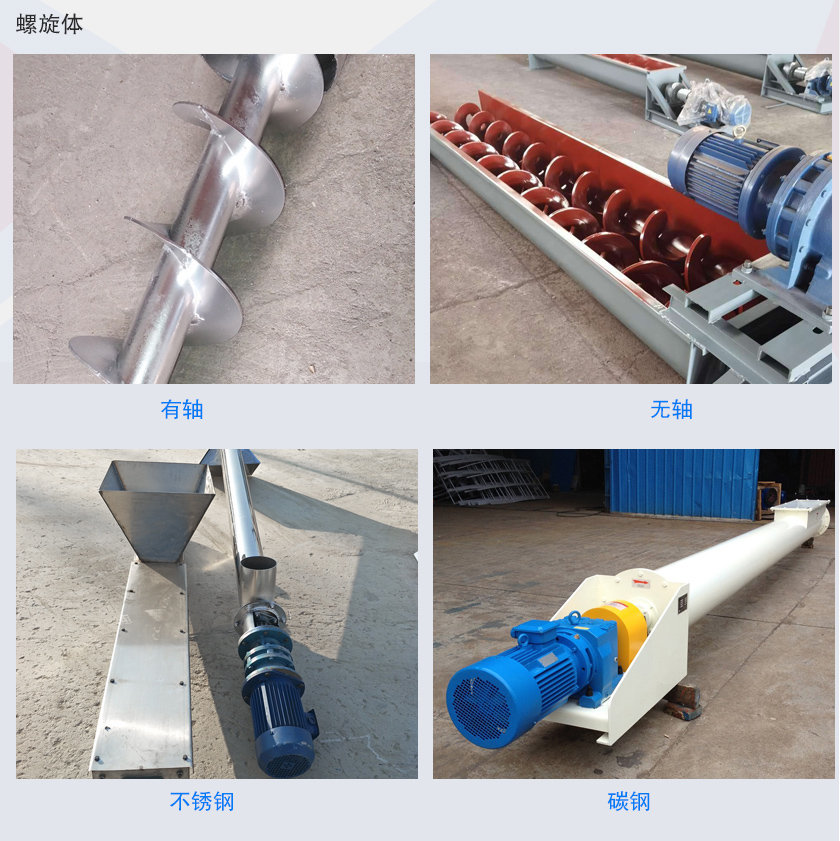

螺旋體：可分為有軸和無軸兩種，材質為不銹鋼或碳鋼。

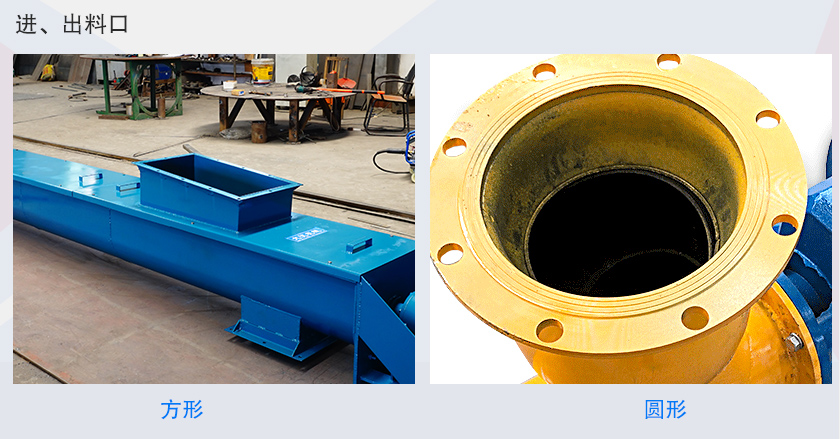

進、出料口：有方形和圓形兩種，一般進、出料口形式由用戶決定。

突出優勢

蛟龍螺旋輸送機突出優勢包括高效輸送、結構簡單可靠、占地面積小、適用性廣泛、操作維護方便。其設計使得物料輸送更加順暢，適用于各種工業領域的物料輸送需求。

1、小直徑、高轉速、變螺距等設計，可以確保物料能夠更加順暢、快速、均勻地送料，輸送更加高效；

2、出料端設有清掃裝置,整機噪聲低、適應性強,進出料口位置布置靈活；

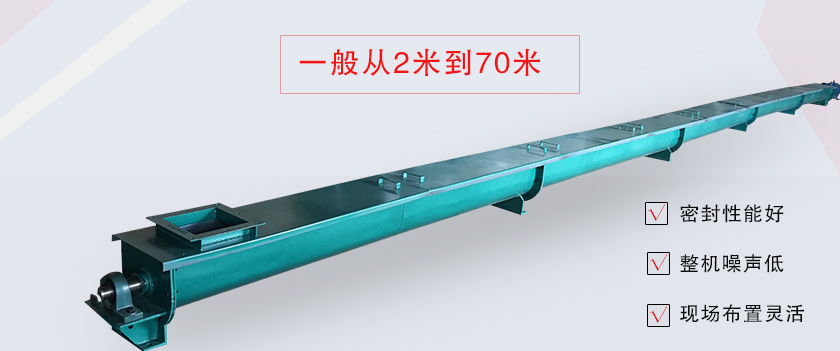

3、輸送距離根據機形不同而不同，一般從2米到70米；

4、密封性能好，整機噪聲低、還可保證環境衛生和所送物料不受污染。

工作原理

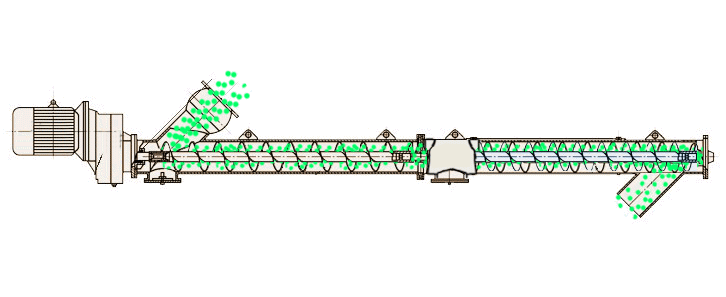

蛟龍螺旋輸送機是利用旋轉的螺旋將被輸送的物料沿固定的機殼內推移而進行輸送工作，頭部及尾部軸承移至殼體外，吊軸承采用滑動軸承設有防塵密封裝置，軸瓦一般采用粉末冶金，輸送水泥采用毛氈軸瓦，吊軸和螺旋軸采用滑塊連接。

技術參數

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直徑	100	160	200	250	315	400	500	630	800	1000	1250
螺距	100	160	200	250	315	355	400	450	500	560	630
轉速（r/min）	140	120	90	90	75	75	60	60	45	35	30
輸送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速（r/min）	120	90	75	75	60	60	45	45	35	30	20
輸送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
轉速（r/min）	90	75	60	60	45	45	35	35	30	20	16
輸送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
轉速（r/min）	75	60	45	45	35	35	30	30	20	16	13
輸送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33

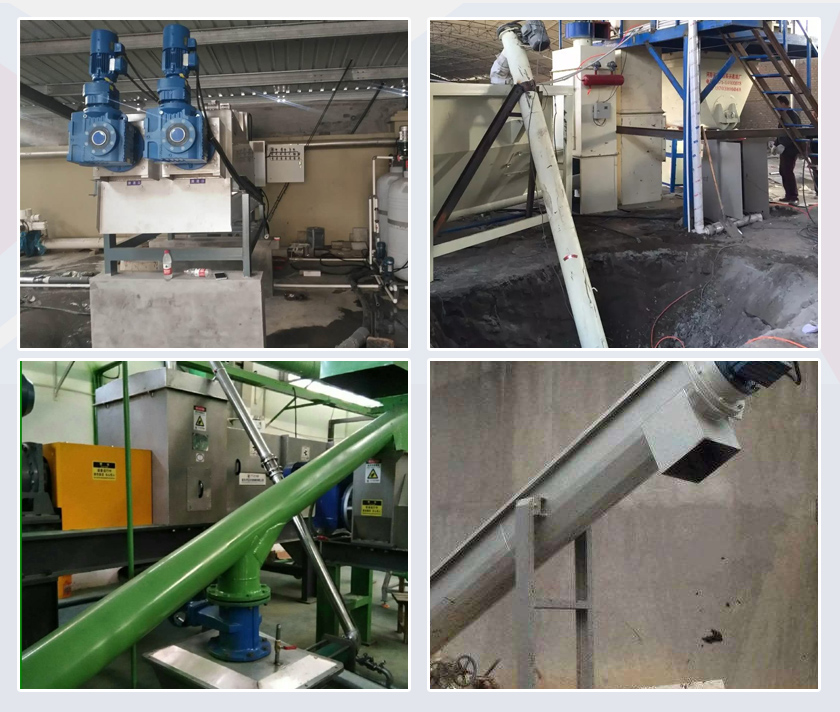

現場案例
